4-68A、c型離心風扇的用途

4-68A、c型離心風扇可用于一般工廠和大型建筑物的室內通風。可用于輸入氣體，也可用于輸出氣體。輸送的氣體不得超過80度的空氣和其他不自燃的氣體，對人體性能穩定的氣體，對鋼材沒有腐蝕性的氣體，氣體內不得含有粘性物質，含有的灰塵和硬質粒子物不得超過150毫克。

4-68A、c型離心風扇-風扇型號

本風扇通常為單吸入式，編號為NO2.8、3.15、3.55、4.5、5、6.3、8、10、12.5、20等12個編號。

風機可制成右旋或左旋兩種型式，從電機一端正視，葉輪按順時針方向旋轉稱右旋風機，逆時針則為左旋風機。

風機的出口位置，以機殼的出風口校對表示，左、右均可制成0°、45°、90°、135°、180°、225°共六種角度。

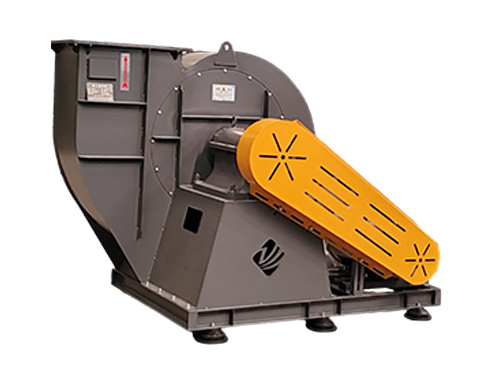

鼓風機的傳動方式有a、b、c、d型4種。NO2.8-5采用a式傳動，用馬達直接傳動，風扇葉輪、外殼直接固定在馬達軸和法蘭盤上(馬達D2/T2型)NO6.3-12.5采用懸臂支撐裝置，分為c式(帶傳動、帶輪在軸承外側)和d式(用聯軸器連接傳動)

4-68A、c型離心風扇-結構特征

4-68A、c型離心風扇的NO2.8-5主要由葉輪、外殼、吸氣口等部分配電機直接組成的NO6.3-20除上述部分外，還有傳動組部分:

葉輪-12片傾翼形葉輪焊接在平板型輪盤的中間，均由鋼板制成，靜止，動平衡校正，空氣有力的，效率好

外殼-用普通鋼板焊接而成的蝸形體。外殼形成兩種不同形式，NO.2.8-5外殼整體，無法拆卸，NO16B、20B外殼形成三開式，除沿中分水平面分為兩半外，上半部沿垂直中心線分為兩半，用螺栓連接，維護時可垂直吊起轉子。

進氣口-制作收斂流線型的整體結構，用螺栓固定在鼓風機進氣口的一側。

傳動組-由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器構成。主軸由優良的鋼加工而成。No6.3-12.5四個機號，軸承箱整體結構，且裝有溫度計和油標，NO16B、20B兩個機號風機用二只并列軸承座，在軸承座上裝有溫度計，采用軸承滑脂潤滑。

。
